Interval de presiune și configurație de siguranță: Lista de verificare a unui inginer de teren pentru selectarea compresorului

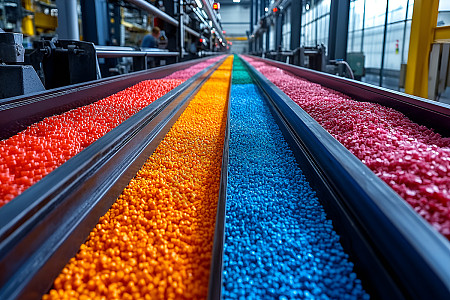

Trimestrul trecut, am fost chemat la o fabrică de materiale plastice din Thailanda. Linia lor de producție fusese oprită de 18 ore. Cauza principală? Un compresor de aer cu șurub, care funcționa impecabil timp de trei ani, sa blocat brusc peste noapte.

Când am tras buștenii, alarma de temperatură înaltă se declanșase, dar senzorul termic nu a fost niciodată conectat la circuitul de oprire de urgență. Compresorul a continuat să funcționeze până când rotorul s-a sudat pe carcasă.

Acel incident nu a fost o defecțiune a mașinii. A fost o eroare de configurare.

De-a lungul anilor, am văzut povești similare pe tot globul, de la site-uri petrochimice din Orientul Mijlociu până la fabrici de procesare a alimentelor din Europa. Firul comun este rareori de tip compresor. Este aproape întotdeauna o neglijare în configurația de siguranță în raport cu presiunea reală de funcționare.

Acest ghid nu este o lucrare teoretică. Este o listă de verificare practică extrasă din defecțiuni reale, acoperindcompresor de aer cu șurub, piston de înaltă presiune și unități centrifuge, astfel încât să puteți potrivi straturile de protecție potrivite intervalului de presiune specific.

Interval de joasă presiune (până la 15 bar / 220 psi) - Riscurile ascunse în sistemele „simple”

Aceasta este cea mai comună bandă de presiune șicompresor de aer cu șurubdomină acest spațiu. Deoarece aceste sisteme sunt percepute ca „standard”, mulți operatori presupun că protecția de bază este suficientă. În practică, văd trei lacune recurente:

1. Logica de temperatură, nu doar comutatoare de temperatură

Multe compresoare cu șurub model de bază folosesc un simplu comutator de temperatură bimetal. Se declanșează la 120°C, dar până atunci uleiul s-a făcut deja cocs. Un compresor de aer cu șurub configurat corespunzător ar trebui să includă un senzor PT100 RTD cu o interblocare logică cablată - nu doar o alarmă soft în PLC. Controlerul trebuie să întrerupă fizic puterea la 110°C și să necesite o resetare manuală. Această singură caracteristică previne 70% din defecțiunile premature ale rotorului pe care le întâlnesc la nivel global.

2. Monitorizarea presiunii diferențiale pe filtrul de ulei

Un filtru de ulei înfundat înfometează rulmenții. Majoritatea pachetelor de compresoare monitorizează doar presiunea finală de descărcare. Dar un bine precizatcompresor de aer cu șurubar trebui să aibă un comutator delta-P peste filtrul de ulei. Când diferența de presiune depășește 2,5 bar, controlerul trebuie să semnalizeze o alertă de service înainte ca supapa de bypass să se deschidă și să circule uleiul nefiltrat. Acesta este un supliment cu costuri reduse care se amortizează singur într-o singură revizie evitată.

3. Protecția fazelor și verificarea rotației

Am văzut daune de rotație inversă în Indonezia, Nigeria și Brazilia — întotdeauna după o reconectare la curent. Un compresor cu șurub configurat corespunzător trebuie să includă un releu pentru secvența fazelor care împiedică fizic pornirea dacă rotirea este incorectă. Acest lucru nu este opțional; este un strat fundamental care ar trebui specificat în fiecare comandă de cumpărare.

Pentru funcționare la presiune scăzută, un compresor de aer cu șurub cu doi lobi cu aceste trei protecții oferă cel mai bun echilibru între fiabilitate și siguranță. Nu acceptați un pachet care nu are protecție termică și de fază cablată, indiferent de avantajul de preț.

Interval de presiune medie (15–40 bar / 220–580 psi) — Gestionarea cascadelor termice în compresoare cu piston

Imediat ce depășiți 15 bari, piața se îndreaptă către compresoare cu piston cu mai multe etape. Provocarea de siguranță aici nu este doar limitarea presiunii, ci este gestionarea gradientului termic.

Acum câțiva ani, am investigat un incendiu la o fabrică de preforme PET din India. Un compresor cu piston în două trepte a suferit un intercooler blocat. Temperatura de refulare a a doua etapă a crescut la 230°C, aprinzând depozitele de carbon din supapa de descărcare. Flacăra a fulgerat înapoi în carter.

Investigația a relevat că compresorul a monitorizat doar temperatura finală de descărcare. Etapa intermediară nu avea protecție independentă.

Pentru unitățile cu piston de medie presiune, recomand trei straturi de siguranță nenegociabile:

•  Monitorizare independentă a temperaturii pe fiecare treaptă de compresie.Fiecare cilindru de descărcare trebuie să aibă propriul termocuplu, iar PLC-ul trebuie să declanșeze o oprire dacă vreo etapă depășește limita de proiectare - nu doar priza finală.
• Supape de siguranță mecanice cu indicatori de marcă.În serviciile de înaltă presiune, supapele de siguranță se pot ridica și reașeza, dar nu se închid complet, provocând micro-scurgeri. Specificați supape cu o pârghie de ridicare și indicator vizual, astfel încât operatorii să poată confirma dacă supapa s-a eliberat. Acest lucru este deosebit de important în site-urile aflate la distanță sau nesupravegheate.
• Evacuarea automată a condensului cu rezervă manuală.Umiditatea este inevitabilă în compresia la presiune medie. Evacuarea automată a eșuat – am văzut bobinele solenoidelor arse în medii umede. Fiecare scurgere automată ar trebui să fie susținută de o supapă manuală de izolare și de scurgere, cu o procedură scrisă pentru verificarea manuală săptămânală.

Interval de înaltă presiune (peste 40 bar / 580 psi) - Standardul API ca linie de bază

Pentru aplicațiile care depășesc 40 de bari - stații de alimentare cu gaz, testarea conductelor sau creșterea azotului de înaltă presiune - configurația de siguranță trece de la cele mai bune practici la coduri de inginerie. În această arena, compresorul de aer cu șurub este rar folosit; unitățile cu piston sau diafragmă preiau controlul. Cu toate acestea, principiile de siguranță se suprapun.

Pe baza cerințelor API 618 (compresoare alternative) și ASME B31.3 pentru conducte, iată ce trebuie să includă fiecare pachet de înaltă presiune:

1. Protecție dublă la suprapresiune în serie.O singură supapă de siguranță este insuficientă. Configurația ar trebui să includă o supapă de siguranță primară setată la 5% peste presiunea de funcționare și o supapă secundară setată la 8%, care se descarcă într-un colector de aerisire sigur. Această redundanță a prevenit rupturi catastrofale în două fabrici cu care am lucrat în Statele Unite.

2. Monitorizarea vibrațiilor și a căderii tijei.Compresoarele cu piston de înaltă presiune suferă solicitări mecanice semnificative. Recomand cu incredere

•  Sonde de proximitate de pe fiecare ghidaj de cruce pentru a detecta uzura inelului pilotului
•  Traductoare de vibrații pe fiecare chiulasă, cu logica de oprire dacă viteza depășește 25 mm/s

3. Presiunea uleiului în carter cu oprire scăzută.În serviciul de înaltă presiune, presiunea uleiului susține rulmenții și, de asemenea, acţionează descărcătoarele de control al capacităţii. Este obligatoriu un comutator de presiune scăzută a uleiului care oprește imediat șoferul - nu o lumină de avertizare, ci un releu de oprire fizică.

Compresoare centrifuge — Protecția la supratensiune este protecția personalului

Compresoarele centrifugale funcționează la viteze foarte mari, adesea cu rotoare mari. Cel mai periculos eveniment de siguranță nu este suprapresiune, ci este supratensiunea.

Când un compresor centrifugal crește, rotorul se poate deplasa axial cu câțiva milimetri în milisecunde. Vibrația rezultată poate rupe conductele de refulare. Am văzut un eveniment de supratensiune într-o fabrică chimică europeană, care a tăiat o flanșă din oțel inoxidabil de 10 inchi.

Pentru unitățile centrifuge, aceste caracteristici de siguranță nu sunt negociabile:

•  Control anti-supratens cu supape dedicate cu acțiune rapidă.Timpul de răspuns al supapei trebuie să fie sub 1 secundă. Când specificați, solicitați furnizorului raportul de testare a răspunsului la pas al supapei. Dacă nu-l pot oferi, consideră-l un steag roșu.
•  Monitorizarea poziției axiale (uzura rulmentului axial).Trebuie instalate două sonde de proximitate independente care măsoară deplasarea arborelui. Dacă mișcarea axială depășește 0,3 mm (în funcție de designul rotorului), sistemul trebuie să inițieze o oprire controlată înainte ca rulmenții axiali să se defecteze.
• Garnituri de gaz uscat cu monitorizare a debitului de aerisire.Pentru aplicațiile cu gaze periculoase, garniturile de gaz uscate în tandem sunt standard. Dar adevărata siguranță este în debitmetrul de scurgere. O creștere treptată a debitului de aerisire indică deteriorarea etanșării și oferă săptămâni de avertizare timpurie - dacă monitorizarea este instalată și în tendințe.

Trei reguli universale de siguranță – Indiferent de tipul de compresor pe care îl alegeți

În toate site-urile pe care le-am vizitat la nivel global, fie că este un compresor de aer cu șurub într-o mină australiană, un compresor cu piston într-o instalație de gaz rusească sau o unitate centrifugă într-o rafinărie germană, aceste trei reguli sunt valabile:

1.  Supape de izolare manuale la refulare a compresorului.Opririle electronice pot eșua. O supapă fizică cu bilă sau o supapă cu poartă la flanșa de refulare oferă operatorilor posibilitatea de a izola compresorul de sistem în timpul situațiilor de urgență, chiar dacă sistemul de control nu răspunde.
2. Vizor pe sistemele lubrifiate.Pentru compresoarele cu șurub inundate cu ulei, vizorul liniei de retur a uleiului este un dispozitiv de siguranță simplu, trecut cu vederea. Dacă nu puteți vedea curgerea uleiului în timpul funcționării încărcate, linia de evacuare a uleiului este blocată. Fără această confirmare vizuală, compresorul va pierde treptat ulei, ducând la înfometarea rulmenților. Recomand să specificați un vizor pe fiecare compresor de aer cu șurub inundat cu ulei ca element standard.
3.  Înregistrări de calibrare pentru fiecare senzor de presiune și temperatură.Nu pot sublinia suficient acest lucru. Un senzor care arată 5°C scăzut va învinge întreaga configurație de siguranță. Asigurați-vă că furnizorul dvs. furnizează certificate de calibrare din fabrică trasabile la standardele internaționale (ISO 17025). Mai mult, programați recalibrarea anuală - aceasta este cea mai eficientă investiție de siguranță pe care o puteți face.

Alegerea finală — O matrice decizională bazată pe datoria ta

Dacă sunteți în faza de planificare pentru o nouă stație de compresor, iată un cadru simplificat pe care îl împărtășesc clienților în timpul evaluărilor de șantier:

De ce contează asta — Dincolo de conformitate

Am lucrat la sisteme de compresoare pe șase continente. Cei mai de succes operatori nu văd configurația de siguranță ca pe o linie de cost. Ei îl consideră ca o asigurare care plătește dividende în timp de funcționare, predictibilitate de întreținere și încredere în personal.

Un compresor de aer cu șurub configurat corect, cu protecție termică și filtru adecvată, va rezista cu trei până la cinci ani mai mult decât o unitate configurată prost, cu 40% mai puține opriri neplanificate. Un compresor cu piston bine instrumentat vă va avertiza cu privire la un intercooler defect cu săptămâni înainte ca acesta să devină un pericol de incendiu. O unitate centrifugă protejată la supratensiune vă va menține conductele intacte pe toată durata de viață de 20 de ani.

Suntem aici pentru a vă ajuta să faceți bine

Fiecare cameră de compresoare este diferită. Temperatura ambientală a amplasamentului, calitatea apei de răcire, puterea disponibilă și chiar obiceiurile de operare influențează configurația finală a siguranței.

Dacă în prezent evaluați uncompresor de aer cu șurub, un sistem cu piston de înaltă presiune sau o unitate centrifugă pentru un anumit proiect, vă invit să vă împărtășiți parametrii de serviciu — tipul de gaz, presiunea necesară, debitul și condițiile locului.

Vom oferi o revizuire gratuită a configurației de siguranță:

•  Comparați pachetul propus cu standardele internaționale (API, ASME, PED)
•  Identificați orice goluri de protecție în raport cu domeniul dvs. de presiune
• Recomandați anumiti senzori, supape sau actualizări ale logicii de control cu ​​ROI estimat

Utilizați formularul de întrebare de mai jos sau trimiteți un mesaj direct cu subiectul „Configurare siguranță”.Revizuiesc personal fiecare cerere și voi răspunde în termen de 24 de ore cu o notă tehnică personalizată.
